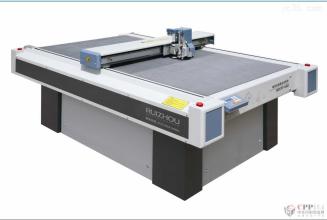

电脑自动介样机

电脑介样机的工作原理

经过专业包装结构软件处理过的文件图形包含有实际盒型所需的压痕线型，切割线型(瓦楞纸/卡纸/菲林纸)，以及可能还包括尺寸标注，文件注解等(卡纸/菲林纸等)，根据实际的需要安装好不同的切割刀具/压线轮/绘图工具，经过网络或数据线以一定的格式传送到机器上，机器就会自动识别图形中的各种线型而选用相应的工具(刀/压轮/笔)，同时根据对应的参数设置，如工作速度、工具类型、刀片切割的深度、压痕的深浅等进行工作，完成箱样或绘图。奇形怪状的卡通、拼图等过去一般只能用模切板来做，而一些三维立体的箱样、物品不可能一下子就设计出来，必须要经过反反复复的修改、组装，才能达到真实的效果

电脑介样机的工具头编辑

振动刀头：切割瓦楞纸板、EVA、珍珠棉、泡沫板、KT板等。

半穿刀头：切割E坑、F坑瓦楞纸板和灰板纸、以及0.8MM以上厚度的卡纸胶片。

压线轮：瓦楞纸板压折痕线。

卡纸刀头：切割卡纸、胶片。

笔头：绘制刀模图。

有的纸箱打样机还配备：刀模板切割头，底模切割头，V型槽切割头。

电脑介样机的参数

传动方式 进口伺服电机传动

切割精度 ≤0.1mm

重复精度 ≤0.1mm

间隔精度 移动间隔±0.1mm

切割速度 1000mm/s

最小切割圆直径 Φ 6mm（根据所选的介质而定）

介质固定方式 真空吸附

介质切割厚度 15mm(根据所选的介质而定)

可切割介质 灰板纸、卡纸、瓦楞纸等

切割方式 半穿刀、全穿刀、压痕、绘图。

刀笔种类 刀：特种钨钢刀 / 笔：水性圆珠笔、油性圆珠笔/压轮

工作时间及特性 连续工作，电脑操作与切割同时进行，一次性快速传输数据

传输端口 国际标准传输口：并口/RSC232串口

指令系统 国际标准指令系统：HP-GL/DM-PL格式任选，全兼容各类CAD软件

机器操作语言 可根据使用地区选用：中文、英文、日文、韩文等四种语言

工作电压 220V±10% 50Hz，可根据使用地区选用当地电压电流
